引言：当电动汽车需要"抗压"能力

当你坐进一辆电动汽车，体验从静止加速至百公里时速的推背感时，有一个不起眼的元器件正承受着数百伏高压电流的持续冲击，且不容许任何毫秒级的失误。它就是铝电解电容器——牵引逆变器中关键的被动元件之一，其重量在某些设计中可占整个逆变器的20%。

直到南丹麦大学（SDU）Tim Kruse团队发表了一篇引发行业关注的论文。他们成功制备出一款额定电压高达750V、实测击穿电压达835V的聚合物铝电解电容器，而核心材料仅是一片薄薄的铝箔。

第一部分：为什么电容器是电动汽车的"心脏搭档"？

在整车电气化进程中，电容器扮演着类似“缓冲垫”的角色。它位于电池与电机驱动系统之间，负责稳定直流母线电压（DC-Link），并吸收急加速或能量回收过程中产生的剧烈电流波动。

1.1 聚合物铝电容 vs 传统液态电容

传统液态电解铝电容：电容量高、成本低，但缺点是等效串联电阻（ESR）高、电解液会蒸发，长时间高温使用后容易报废。

聚合物铝电容（用PEDOT:PSS导电高分子代替液态电解质）：ESR大幅降低、可靠性更高、热稳定性更好。缺点是——耐压上限低，商用品通常只到100V，最高勉强到200V。

随着保时捷、小鹏、现代等品牌纷纷转向800V平台，设计人员通常只能将多个低压电容串联使用以提升耐压。其代价是元件数量激增、需额外配备均压电路，系统成本与复杂度随之上升。

第二部分：传统技术路线为何难以突破？

提高聚合物铝电容耐压的理论路径很简单：增加氧化膜厚度。但在工程实践中，存在三重相互制约的矛盾。

① 氧化膜增厚 → 容密度下降
氧化层越厚，单位面积电容量越低。为维持总容量，必须扩大铝箔面积，从而增大器件体积。

② 卷绕结构限制尺寸
当前主流聚合物铝电容采用卷绕工艺，PEDOT:PSS需在卷绕后含浸，工艺难度极高，导致器件直径和高度被限制在约1.2cm以内。

③ 高压刻蚀工艺缺失
低压下可通过化学刻蚀在铝箔表面形成隧道结构以大幅增加有效面积。但在1000V以上阳极氧化条件下，厚氧化膜会堵塞隧道结构，目前业界尚无成熟的高压刻蚀方案。

第三部分：SDU团队的妙招——把"卷"变成"叠"

Tim Kruse团队的核心突破在于：先含浸、再组装，将结构从卷绕式改为叠片式。整体制造流程分为两大关键环节：

第四部分：数据说话——它到底表现如何？

击穿电压835V，是成型电压1500V的55%。同类低电压产品通常能达到成型电压的60-70%——这里稍低，研究者认为是高电压氧化工艺引入了更多缺陷所致，未来工艺优化后达到1000V击穿是可预期的目标。

在波纹电流测试中（300V直流偏置 + 100V交流 + 0.6A交流 @ 500Hz），未散热时外壳温度高达75°C；接上散热片后降至43°C，温度均匀分布——充分证明了聚合物铝电容"可主动散热"的先天优势，这是液态铝电容所不具备的能力。

4.1 频率响应特性

电容在100Hz下为2µF，随频率升高而降低：10kHz时为1.5µF，100kHz时为1.1µF。ESR从100Hz的70Ω降至10kHz的1.1Ω和100kHz的0.7Ω。低电容值和高ESR均源于使用了平板铝箔（无刻蚀增面），这是该研究的刻意聚焦，而非技术瓶颈。

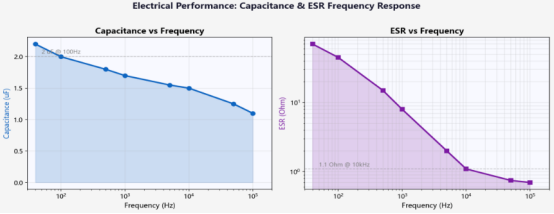

【图3-电学性能（容值-ESR频率响应曲线）】

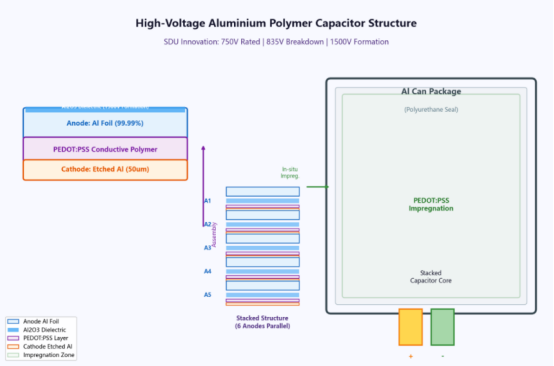

【图1-电容器示意结构原理图（叠片结构+封装）】

第五部分：横向对比——它在江湖中的位置

研究团队将新产品和市面上同电压等级（750V，2µF）的两大主流技术做了比较：

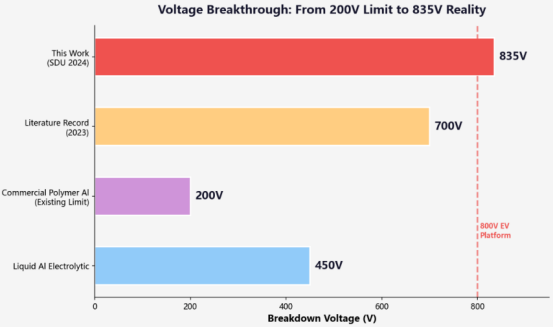

【图2-电压突破对比（各技术击穿电压柱状图）】

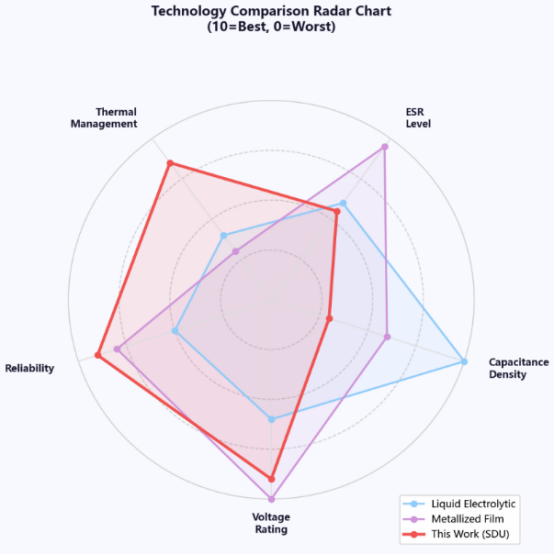

【图4-技术对比雷达图】

第六部分：深度探究——这项研究的真正价值

表面上看，这只是一篇做了一个"实验品"的论文，电容才2µF，和商用产品差得远。但读懂它的人，看到的是三层更深远的意义：
