在电子设备故障中，电解电容鼓包是一种常见且危害较大的现象。无论是电脑主板、电源适配器还是工业控制设备，这种看起来只是"外壳变形"的小问题，往往会导致整个系统瘫痪。电容鼓包不仅是电容本身失效的表现，更是电路系统存在潜在问题的信号。本文将深入分析电解电容鼓包的形成原因，并提供实用的预防和解决方案。

一、电解电容鼓包的本质与危害

电解电容鼓包的本质是内部压力积聚导致外壳变形。当电容器内部产生的气体压力超过外壳的承受极限时，就会出现鼓包现象。这种变形通常首先表现在电容器的顶部，因为制造商通常会在顶部设计防爆缝或十字形的减压槽，这些结构在内部压力过大时会优先破裂，以避免更危险的爆炸发生。

电容鼓包的主要危害表现在三个方面：电性能下降、系统稳定性降低和安全风险增加。鼓包会导致电容量显著下降，造成电源输出电流不平稳，进而可能损坏后级电子元器件。同时，鼓包的电容器可能发生漏液，腐蚀周围电路板，导致永久性损坏。在极端情况下，严重鼓包的电容器可能发生爆炸，引发安全事故。

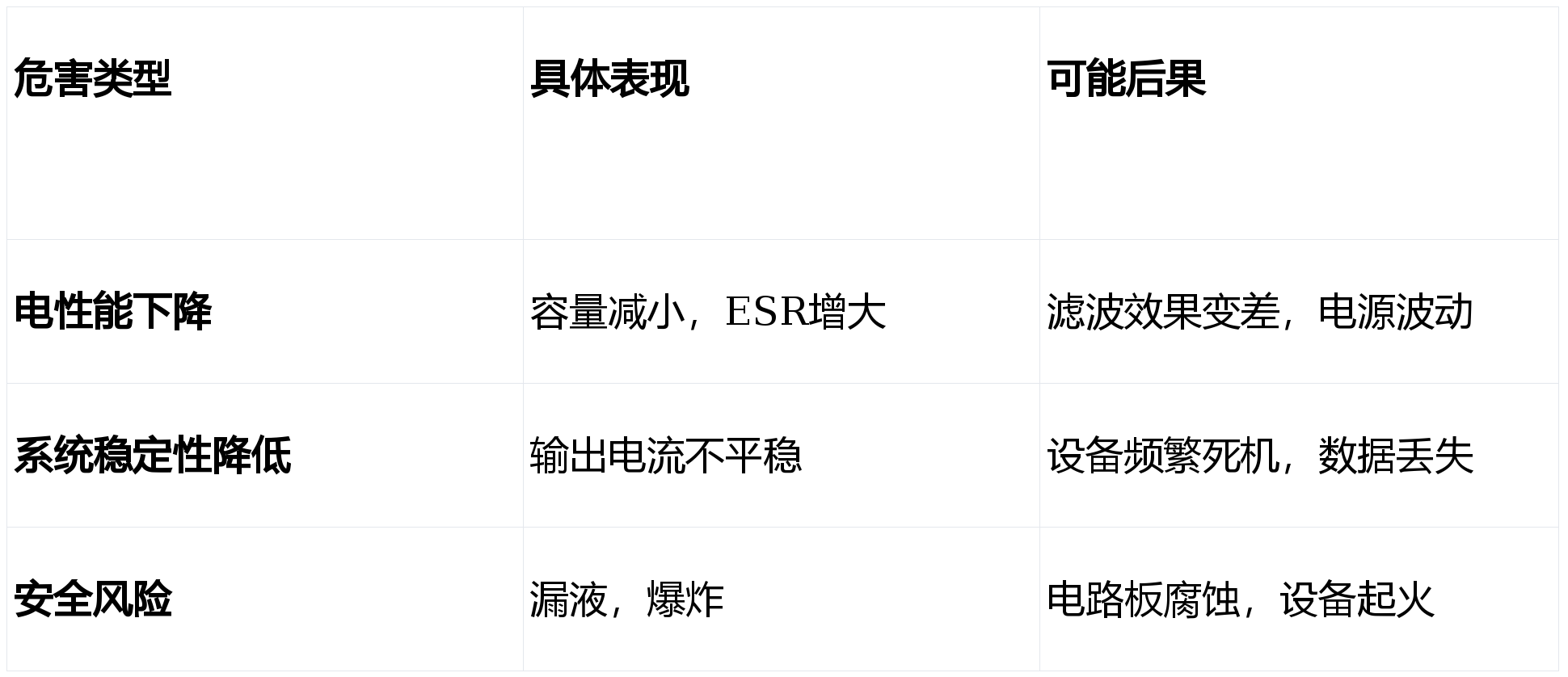

表1：电解电容鼓包的主要危害及表现

二、电解电容鼓包的多重原因分析

1. 温度因素：最主要的诱因

高温是导致电解电容鼓包的最主要因素。电解电容内部含有液态电解液，在高温环境下，电解液会迅速气化，产生大量气体，导致内部压力增高。电源转换效率低下会导致发热量增加，散热设计不良也会使电容长期工作在高温环境中。

根据Arrhenius定律，温度每升高10℃，电解电容的寿命会减半。例如，一个标称寿命为10000小时的105℃电容，在95℃环境下可使用20000小时，而在115℃环境下仅能使用5000小时。这就是为什么高温环境下电容更容易鼓包的原因。

2. 电压问题：过压与极性接反

过电压是导致电容鼓包的另一重要原因。电解电容的耐压值由阳极氧化膜决定，当实际工作电压超过额定电压时，氧化膜会被击穿，导致电解液分解产生气体。一般来说，铝电解电容的耐压余量应为额定电压的1.2-1.5倍，超过此范围风险显著增加。

极性接反更是致命错误。电解电容接反后通电，其漏电流会急剧增大，导致内部迅速发热鼓包甚至爆炸。维修过程中尤其容易发生这种错误，当电路板上没有清晰标明电容极性时，操作人员可能将电容极性接反。

3. 电容本身的质量与选型问题

电容质量参差不齐是鼓包的重要原因之一。劣质电容可能使用纯度不高的铝箔、电解液成分不佳或密封结构存在缺陷。这些电容在相同工作条件下更容易出现鼓包问题。

选型不当也会导致鼓包。例如，将低频滤波电容用于高频电路时，由于低频电容的高频特性不好，在高频充放电时内阻较大，等效电感较高，会导致电容发热严重。此外，电容的使用寿命到期后，电解液会自然减少，耐压下降，从而引发鼓包。

4. 频率与电路设计因素

在高频开关电源中，电容鼓包更为常见。高频工作会产生较大的纹波电流，这些电流流过电容的等效串联电阻（ESR）时会产生热量。如果散热设计不足，电容温度会持续上升，加速电解液气化。

电路设计不合理也是重要因素。例如，在阻容降压电路中，电容串联在电源线中，电流直接通过电容，这会加速电容金属电极的化学分解，导致电容容量快速衰减。设计此类电路时，应选用阻容降压专用的电容。

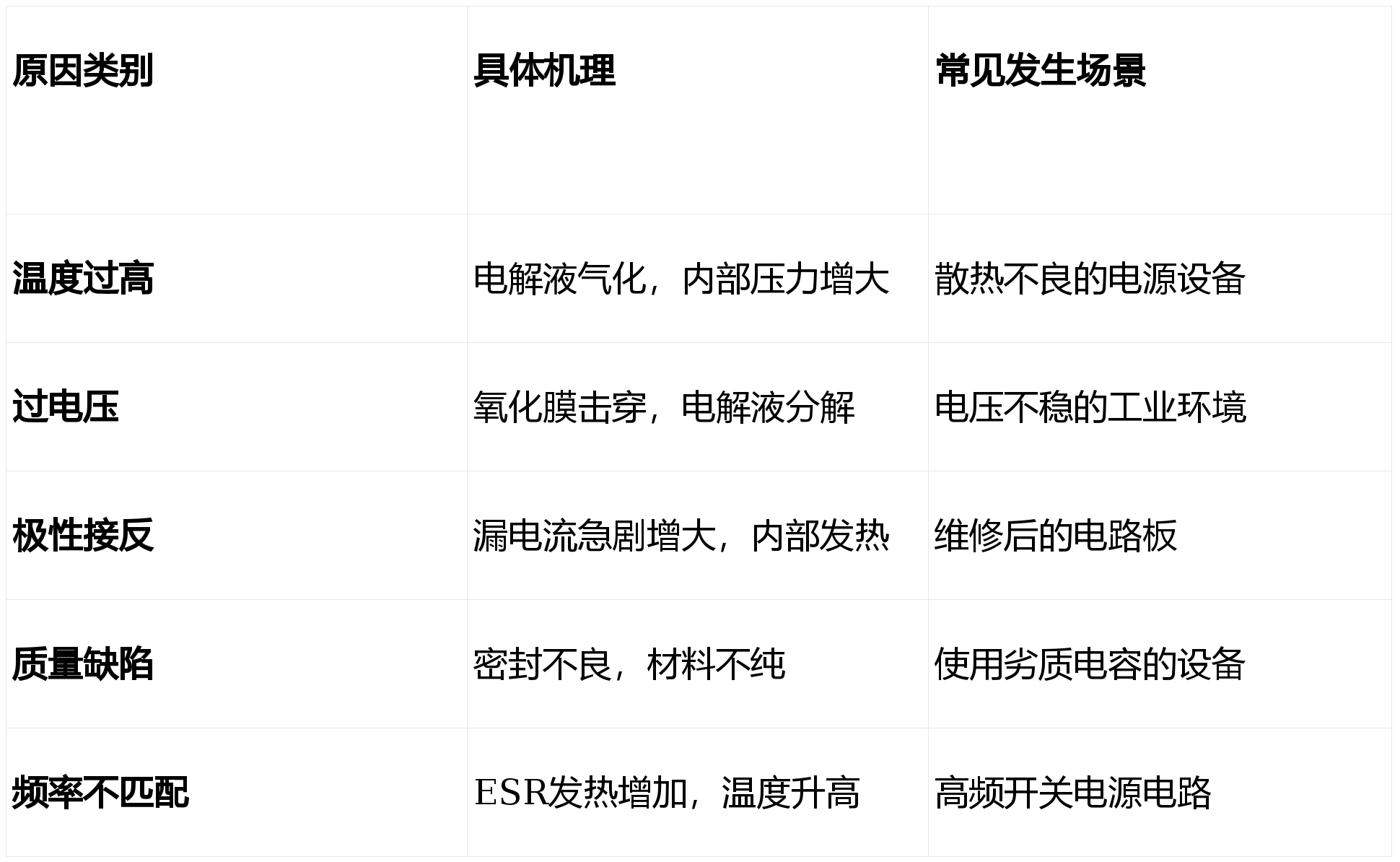

表2：电解电容鼓包的主要原因及机理

三、如何判断电解电容是否鼓包及应对措施

1. 视觉检查与测量方法

直接观察电容顶部和底部是否有凸起是判断鼓包的最直接方法。但有些电容可能从顶部观察无异状，却从底部鼓出。因此需要多角度仔细观察。还可以检查电容是否有漏液痕迹，这通常是鼓包的前兆或结果。

使用专业仪器测量是更准确的方法。万用表或LCR表可以测量电容的容量和ESR值。当电容容量低于标称值的80%或ESR明显增大时，即使外观无明显鼓包，也应考虑更换。在电路工作中，可以通过红外热成像仪检测电容温度，异常发热的电容很可能已损坏或即将损坏。

2. 设备故障现象分析

电容鼓包导致的设备故障有一定特征。例如，电脑主板电容鼓包会导致电脑在工作过程中偶尔死机，死机后不响应键盘操作，但重新启动后又能正常工作。这种间歇性故障是电容性能下降的典型表现。当多个电容鼓包失效时，设备可能完全无法启动。

四、预防与解决方案

1. 设计阶段的预防措施

降额使用是预防电容鼓包的关键策略。电压降额20%-30%，电流降额50%-70%，温度降额10-15℃可显著提高可靠性。选型时应根据应用场景选择合适类型的电容：高频场景选择低ESR固态铝电解电容或多层陶瓷电容（MLCC）；高温环境选用105℃或125℃耐温等级电容。

合理的电路板布局也能有效防止鼓包。电容应远离发热元件（如功率管、电感），确保通风良好。对于高频大电流应用，可以考虑多个电容并联以分担电流，减少单个电容的负担。

2. 制造与使用阶段的注意事项

制造过程中应强化密封工艺，如采用激光焊接或玻璃-金属密封（GTMS）技术替代传统橡胶塞。使用高沸点溶剂（如乙二醇）或凝胶化电解液也能提升电容的耐温性。

在日常使用中，控制工作温度至关重要。必要时可增加散热措施，如添加散热片或风扇。对于工业设备，建议定期检测关键部位电容的温度和ESR值，建立参数变化趋势档案，以便提前发现潜在故障。一般建议关键部位电容每3年检测一次。

3. 维修与更换指南

更换鼓包电容时，应选择高质量替代品，确保耐压、容量和温度等级不低于原规格。焊接时注意极性正确，焊接温度不宜过高，时间不宜过长，以免损坏新电容。更换后最好进行老化测试，确保系统稳定工作。

五、不同场景下的特殊考量

1. 消费电子产品

在电脑电源和主板中，电容鼓包尤为常见。这主要是因为机箱内温度较高，且开关电源工作频率高。建议定期清理电脑内部灰尘，确保风扇正常工作，以降低电容工作温度。

2. 工业设备

工业环境中的电容面临更严峻挑战：电压波动大、温度高、连续运行时间长。在这种情况下，应选择工业级电容，并加强保护措施，如在输入端添加TVS二极管或压敏电阻，防止电压尖峰。

3. 高温环境应用

对于高温环境，除了选择耐高温电容外，还可考虑使用钽电容或聚合物电容。这些电容没有液态电解液，不易鼓包，但需注意钽电容对极性接反更为敏感。

结论：系统化应对电容鼓包问题

电解电容鼓包不是单一因素造成的简单故障，而是涉及温度管理、电压稳定、电容选型、电路设计等多方面的系统性问题。解决这一问题需要从设计、制造、使用和维护全过程入手，采取综合措施。

通过合理的降额设计、优质元件的选择、良好的散热布局以及定期的检测维护，可以显著降低电容鼓包的概率，提高电子设备的可靠性和使用寿命。电子工程师和设备维护人员应当重视这一"小问题"，因为它背后隐藏着可能导致系统失效的"大隐患"。

从根本上讲，预防电容鼓包既需要技术手段，也需要系统思维。只有理解电容工作的全生命周期特性，才能制定出真正有效的预防策略，确保电子设备长期稳定运行。
