在现代电子设备中，HDMI接口已成为高清视频和音频传输的标准配置。而在HDMI相关的转换器、扩展坞和显示设备中，电解电容作为关键元件，对电路稳定性与信号质量起着至关重要的作用。

这些看似简单的元件通过其独特的特性，确保了高清视频和音频信号的无缝传输，为用户呈现流畅的视觉体验。

01 电解电容的特性与价值

电解电容是一种使用电解质作为电介质的电容，与传统的空气电容相比，它具有更高的电容量和更低的等效串联电阻（ESR）。

这些特性使得电解电容特别适用于需要大容量储能和高效滤波的电子电路中。

在电子设备的微观宇宙中，贴片铝电解电容是一位默默耕耘的“幕后英雄”。它以其大容量、价格便宜、适用范围广的特点，可以在较大的电压和温度范围内工作，适应各种环境条件。

电解电容通常具有极性，由一个塑料或金属外壳、一个阳极板和一个阴极板构成。它的工作原理是基于电解液在两个金属板之间形成的电介质。

这种特殊的构造赋予其优异的电学性能，使其成为众多电子电路设计中的优选元件之一。

02 HDMI设备中电解电容的具体应用

在HDMI设备中，电解电容主要发挥以下几方面作用：储存电能，为电路提供稳定的电压和电流；滤波，平滑电流，减少电源噪声；提供瞬时电流，满足电路中瞬时功率需求。

尤其是当设备需要处理高清视频信号时，稳定的电源供应和有效的噪声过滤对信号质量至关重要。

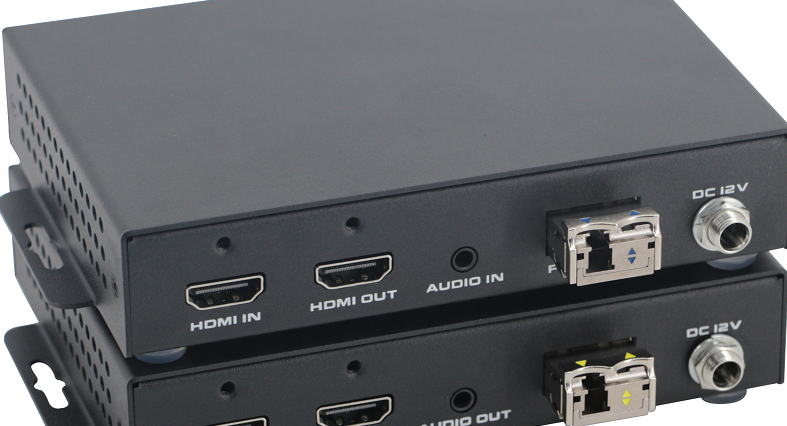

电源滤波电路是电解电容最重要的应用场景之一。在HDMI转VGA转换器等接口转换设备中，电解电容在电源滤波电路中发挥着核心作用。

例如，CS5213芯片作为HDMI到VGA的转换方案，需要稳定的电源供应以确保信号转换的质量。在该类电路的电源输入端，通常需要跨接10-100μF的电解电容器，用于滤除电源中的杂波，保证电路的稳定运行。

在信号转换电路的稳定性保障方面，电解电容对信号同步和时序控制也至关重要。在HDMI信号转换设备中，需要确保垂直同步信号（VSYNC）和水平同步信号（HSYNC）的完整性，而这些同步信号的稳定性很大程度上取决于电源质量。

电解电容通过提供稳定的工作电压，保障了信号转换过程中时序的准确性。

03 HDMI设备电解电容的选型要点

针对HDMI设备的不同工作电压系统，电解电容的耐压值需要合理选择。一般而言，3.3V系统选用10V耐压电容，5V系统选用10V耐压电容，12V系统选用25V耐压电容，24V系统选用50V耐压电容。

这样的选择保证了电容在工作电压上有足够的余裕，能降低内阻、降低漏电流、增加寿命。

在容量选择方面，应优选10、22、47系列容值。对于25V以下的铝电解电容，应避免使用224、105、475等较大容值的型号。容量增大会导致成本和体积上升，同时充电电流增大，充电时间延长，因此需要平衡选择。

温度与寿命是另一个关键考量。HDMI设备中的电解电容必须选用工作温度为105℃的型号。因为电容的工作温度每增高10℃，其寿命会减半。

在HDMI转换器等密闭空间中，温度可能较高，选择高温电容可显著延长设备使用寿命。

等效串联电阻（ESR）与高频特性也不容忽视。在开关电源和高速信号处理电路中，等效串联电阻（ESR）是电解电容的关键参数。

低ESR的电容能更好地吸收快速转换时的峰值（纹波）电流，降低能量损耗和发热现象。对于处理高频信号的HDMI设备，应选择低ESR的电解电容，甚至可以考虑使用高频低阻抗电解电容。

04 布局与安装的重要性

在PCB布局阶段，电解电容应远离热敏器件和高热器件。因为电解电容对温度敏感，高温会影响其性能和寿命。

在HDMI设备设计中，应确保电解电容与主要发热元件（如转换芯片）保持适当距离，或采取必要的隔热措施。

电解电容的安装需要注意极性，正确连接正负极。在安装前，需先确定电解电容的正负极（通常正极有箭头标记或"+"号），避免接反导致电容器损坏或短路。

焊接时应控制加热时间和温度，一般不超过3秒钟，温度不超过260℃，防止电容器内部电解液汽化。

在滤波电路设计中，常规做法是在印制板的各个关键部位配置适当的退耦电容。电源输入端通常跨接10-100μF的电解电容器，每个集成电路芯片布置一个0.01pF的瓷片电容。

这种组合能有效抑制电源噪声，提高HDMI信号的质量。

05 发展趋势与替代方案

虽然电解电容在容量和成本方面具有优势，但在一些对体积和性能要求更高的HDMI设备中，固态电容和钽电容正成为替代选择。

固态电容采用固态介质，结构更简单紧凑，具有更低的ESR和更长的使用寿命。然而，其成本较高，容量范围较小，限制了其在一些成本敏感的HDMI设备中的应用。

随着HDMI标准的不断升级（如2.1版支持更高分辨率和刷新率），对电源质量和信号完整性的要求日益提高，高频低阻抗电解电容的需求也在增加。

这类电容通过改进材料和生产工艺，降低了高频条件下的阻抗，优化了高频性能。

未来，随着4K、8K等高分辨率视频内容的普及，以及对更高刷新率和动态HDR的支持，HDMI设备对电源稳定性和信号纯净度的要求将更加严格。

电解电容技术也将继续发展，以满足这些日益增长的需求。

随着HDMI标准的不断升级，对电源质量和信号完整性的要求日益提高。从支持1080p的早期版本到如今支持8K分辨率的HDMI 2.1，电解电容的技术也在不断进步。

未来，随着4K、8K等高分辨率视频内容的普及，以及对更高刷新率和动态HDR的支持，HDMI设备对电源稳定性和信号纯净度的要求将更加严格。

电解电容技术也将继续发展，以满足这些日益增长的需求。
