兆联智控BMS电池管理系统方案解析

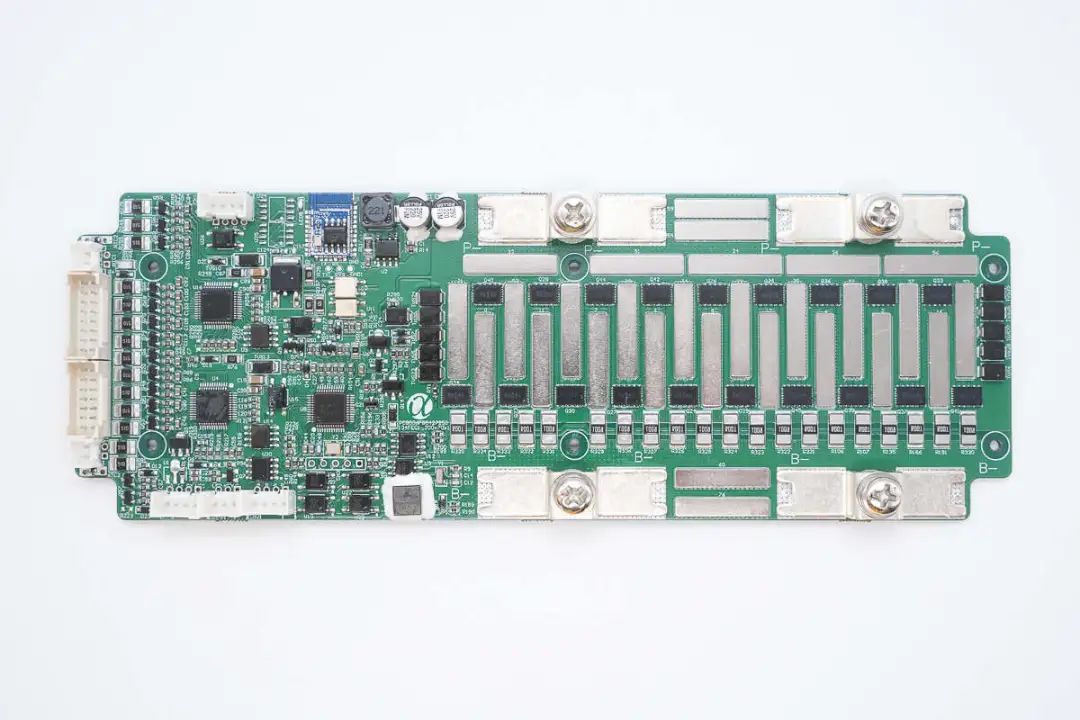

去除正反面散热片，可见整齐交叉排布的氮化镓VGaN器件。

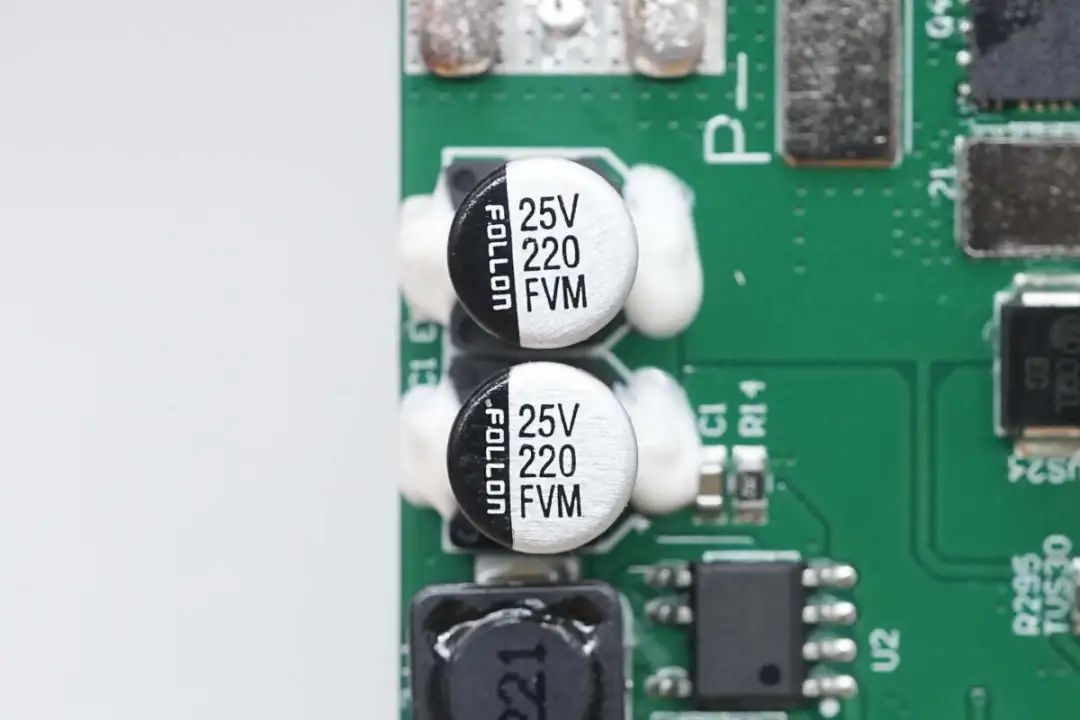

该BMS保护板搭载两颗富隆贴片电容，规格为25V 220μF

兆联智控的BMS电池管理系统方案采用主控与模拟前端设计，集成采集、管理、保护及通讯功能，可适配15S~30S的三元锂电池，并可选磷酸铁锂电池和钠电池，广泛适用于中压UPS及储能类产品。方案内置国民技术ARM内核MCU、杰理蓝牙芯片、川土微RS-485收发器，具备丰富的上位机图形化控制功能，便于调试。在散热方面，方案的PCB板层正反面均覆盖大面积散热片与导热胶，具备强大的散热能力，是一款高效、可靠、易于开发量产的BMS解决方案。

该方案的亮点是采用英诺赛科的VGaN驱动芯片INS1011SD+与双向VGaN INV100FQ030A。其中，单颗英诺赛科VGaN即可取代两颗硅MOS，简化设计并降低导阻，从而有效减少损耗。此外，该器件的最高击穿电压超过标称的144V，最高可达180V，为系统提供更高的安全裕量，降低电路故障概率。英诺赛科VGaN与自家驱动方案的配合，显著降低了BMS系统的整体成本。同时，这种组合还能减少系统散热成本和损耗，进一步缩小整机体积，提升整体性能。

关于我们

广东富隆电子科技有限公司是一家通过IATF16949 ISO9001 ISO14001 ISO45001认证，专业从事铝电解电容研发、制造、销售于一体的民营高新技术企业。公司建筑面积17000平方米，拥有自动化生产线50余条；总投资5000万元 （RMB）,员工100余人，其中工程技术、质量管理、生产管理人员20余人，年产电容器（4*5.4~16*21.5）约4亿只；产品主要销往国内、外市场,致力将公司产品推广至全球。

江西富隆电子科技有限公司系广东富隆电子科技有限公司在江西湖口县开设总投资额五亿元人民币的全资子公司，拥有全自动化生产线50条，年产电容器（4*5.4~16*21.5）约12亿只。

富隆集团具有国际专业的铝电解电容核心技术研发团队和拥有遍及全球的销售网络。丰富的铝电解电容设计研发、生产管理经验，研发团队依据铝电解电容的技术设计理论,遵循国际国内法律法规要求(RoHs)及更遵循国际品质最高规范.

富隆集团拥有一批高素质的专业技术和管理人员，可根据客户的要求生产片式铝电解各系列产品，产品包括高频低阻抗、低漏电、宽温度、极低阻抗、无极性、超长寿命、中高压长寿命、高可靠性等新型贴片特殊要求的产品；同时，公司的产品可以承受260℃的焊接温度，满足整机厂SMT所需的无铅回流焊接技术，产品各项技术指标均达到或超过国际同类产品水平。

富隆集团在强化管理、扩大运营规模的同时，还致力于提高企业竞争力和顾客满意度，持续稳定地增长提高顾客及社会的信赖度，不断满足对市场需求的同时，进一步优化环保管理和扩大社会贡献，与电子产业共同发展。
